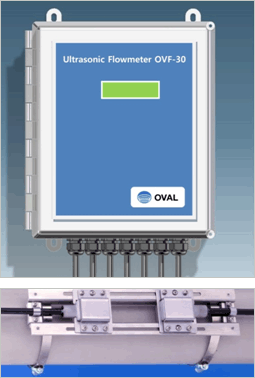

배관 외부에 검출기를 설치하는 Clamp-on 식 초음파 유량계입니다. 압력 손실이 전혀 없고 설치, 유지·보수가 편리합니다. 또한 최대 4 측선 측정까지 다측선 측정법을 적용하여 유속 분포의 흐트러짐을 최소화할 수 있습니다.

	초음파 전파 시간차법 고정도 측정 : 측정값의 ±0.5%

	한 개로 다양한 유량측정에 대응
	- 파이프 크기 : DN25mm~DN6000mm , 유속: -30m/s~+30m/s , 다양한 유체, 다양한 배관 재질
	높은 환경 성능
	- 유량계 본체는 표준 IP66, 센서는 표준 IP67이며 옵션으로 IP68의 구조로 되어 있어 넓은 환경에서 사용이 가능
	압력 손실 없음
	- 배관의 바깥 쪽에 검출기(센서)를 부착하는 방식(Clamp On)으로 압력 손실이 전혀 없음
	Multi-Path 시스템(다회선 측정)
	- 필요 직관부의 부족으로 인해 유속 분포 왜곡의영향을 최대 4측선 까지의 다측정법을 적용해 최소화 가능
	설치공간 확보 용이

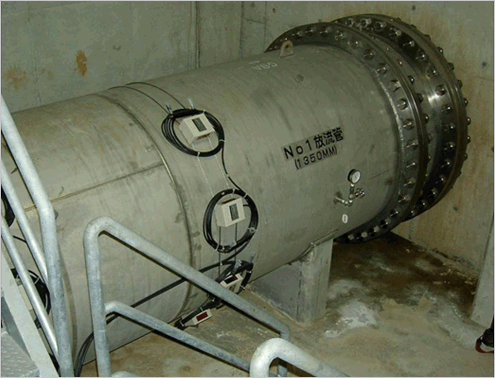

	- 기설의 유량계실 및 밸브실 등의 센서 설치공간이 좁은 장소에서도 특별한 협관용 검출기의 적용에 의해 배관 직경의 1/2 이하의 부착 공간으로도 설치 가능

측정사양	측정 유체	초음파가 투과 가능한 균일한 액체
	측정 범위	-30m/s ~ +30m/s
	측정 방식	초음파 시간차 방식
센서사양		적용 구경	적용 온도
	소형 센서	DN25mm ~ DN250mm	-20℃ ~ +115℃
	대형 센서	DN300mm ~ DN6000mm	-20℃ ~ +115℃
측정정도		유속 0.8m/s 이상 / 2.0m/s 이상	유속 0.8m/s 이하 / 2.0m/s 이하
	DN<300mm	측정값의 ±0.5%	±0.02 m/s
	DN≥300mm	측정값의 ±0.5%	±0.008m/s

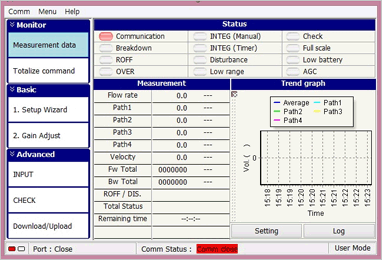

기 능	하한유량 제한, 시그널 미수신 경보, 아날로그출력체크, 자동게인보정 유량범위 초과경보, 적산값세팅, 에러내역 체크기능, 유량 측정 방해요소 탐지, 데이터 저장 등등
출 력	디지털 출력	2 Port	MODBUS (RS-232C)
	접점출력	4 Port	적산 및 경보
	아날로그 출력	2 Port	2개의 Full Scale
반 복 성	±0.5%
다회선 측정	4-Path (MAX)
케이스 규격	IP66
최소/최대 유속비	1:300
센 서	케이스 규격	IP67(Option : IP68)
	온도범위	-20℃ ~ +65℃
	무 게	약 5kg (2개)
