최신의 Digital 신호 처리 기술, 다양한 기능과 경제성, 고정도·고신뢰도를 추구한 범용 초음파 유량계

	압력 손실이 없고 설치, 보수유지가 간단

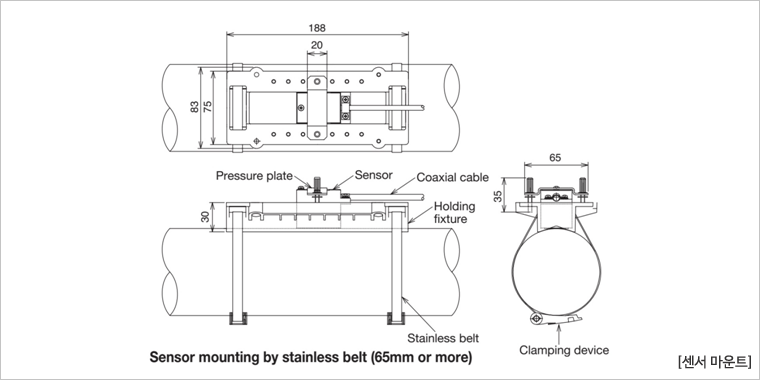

	- 검출기를 배관의 외부에 설치하는 방식으로 압력 손실이 없고 기설 배관에도 쉽게 설치가능하며 점검, 수리 시에도 배관흐름에 지장이 없음
	조작성의 편리

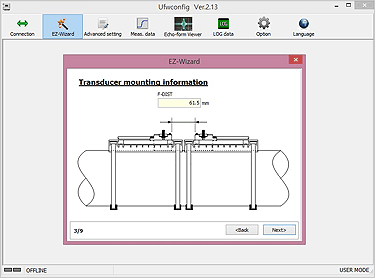

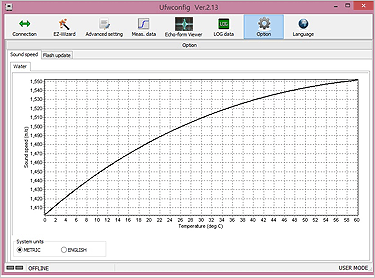

	- 전용 Software에 의해서 간단하고 확실하게 설정, 변경이나 각 기능 등의 확인 이 쉽고 조정 보수유지가 쉬움
	- 연산기에 기록된 Logging Data를 USB통신 또는 옵션의 MODBUS통신으로 Data 해석용 PC등으로 전송이 가능 또, 본체 내에는 60초 주기로 1.5개월 이상의 Logging Data를 기록가능

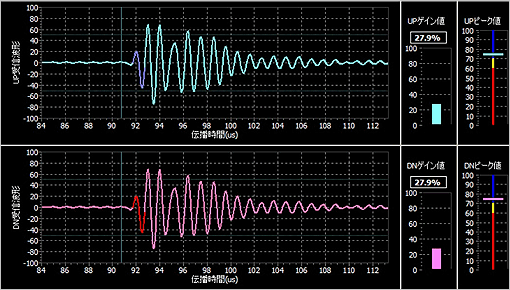

	Digital 신호 처리
	- 최신 Digital 신호처리 기술에 의하여, 초음파 전파를 방해하여 유량 측정을 불안하게 하는 측정유체 중의 기포, 고형물질 등의 영향을 경감

측정사양	측정 유체	초음파가 투과 가능한 균일한 액체
	측정 범위	-10m/s ~ +10m/s
	측정 방식	초음파 펄스 전파 반사 시간차 방식
측정정도		유속 ≥ 1m/s		유속 < 1m/s
	DN25mm~DN40mm	측정값의 ±2.5%		'±0.025 m/s
	DN50mm~DN90mm	측정값의 ±2.0%		'±0.020 m/s
	DN100mm~DN250mm	측정값의 ±1.5%		'±0.015 m/s
	DN300mm~DN600mm	측정값의 ±1.0%		'±0.010 m/s
유량범위	Nom. Size(mm)		Max. Flowrate(㎥/h)
	25		17.6
	100		282
	300		2,540
	600		10,100
기 능	자기진단 기능, 이상값 제거 기능, 수신파 없음 처리, 저유량 Cut/Zero/Span 보정 등
아 날 로 그 출 력	4 ~ 20mA (최대 허용부하 저항 600Ω)
O p t i o n	Analog 입력, Digital 통신(RS-485)
