고정형 CLAMP식 초음파 유량계
초음파 전파 시간차법
- 초음파 전파 시간차법을 사용하여 측정값의 ±1.0% 정밀한 유량 측정이 가능합니다.
넓은 적용 범위
- 배관 사이즈 DN25mm~DN6000mm에 대응 가능하며, -30m/s~+30m/s 유속에서 측정이 가능합니다.
더불어 다양한 유체와 배관 재질에도 적용할 수 있습니다.

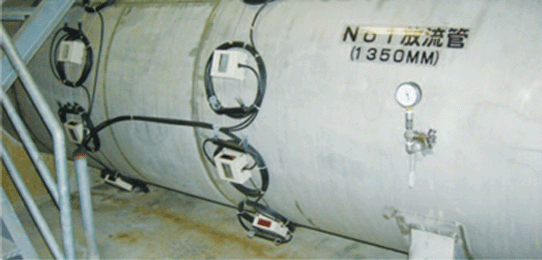

Multi-Path System
- 최대 4-Path 구성이 가능하며, 짧은 직관부에서도 설치가 가능합니다.
출력기능
- RS232C 디지털 출력(2포트), 접점 출력(4포트), 아날로그 출력(2포인트)를 지원합니다.
간단한 조작
- 설정은 4개의 키를 이용하여 간단하게 조작할 수 있으며, PC용 그래픽 소프트웨어를 통해서도 설정이 가능합니다.
측정사양
측정 유체
초음파가 투과 가능한 균일한 액체
측정 범위
-30m/s ~ 30m/s
최소/최대 유속비
1:300
측정 방식
초음파 펄스 전파 반사 시간차 방식
배관 구경
25A ~ 600A
측정정도
±1.0% (※ (V > 0.8m/s (DN≥300mm) 및 V > 2m/s (DN≤250mm)인 경우
재현성
±5.0%
다회선 측정
최대 4 - Path
측정정도
2포트
디지털 출력
MODBUS(RS232C)
4포트
접점 출력
적산 및 경보
2포트
아날로그 출력
2개의 FULL SACLE
기능
자가진단 및 오류 검출
하한유량제한
시그널(Echo) 미수신경보기능
유량측정 방해요소 탐지기능
유량범위초과경보
F.S경보기
etc
전원
AC100 - 230V, DC24V(선택사양)
