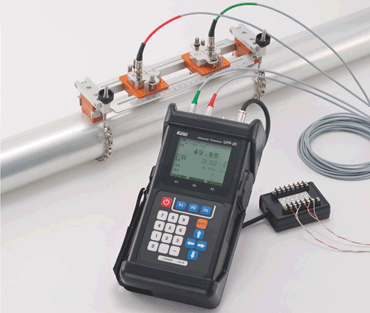

측정작업의 효율화와 고정도 측정 다기능형 휴대용 초음파 유량계입니다. 열량측정 기능을 가지고 있으므로 에너지 관리에도 활용가능하며, 두께 측정 기능과 음속 측정 기능을 표준 탑재하였습니다.

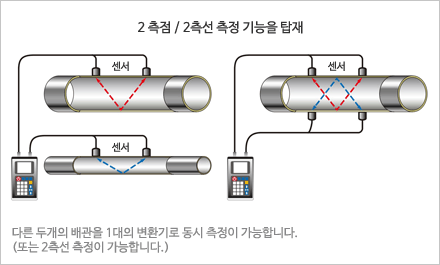

	2-Channel or 2-Path 측정 기능
	- 1대의 변환기로 다른 2개의 배관을 동시 측정 가능. 또 2측선 측정도 가능

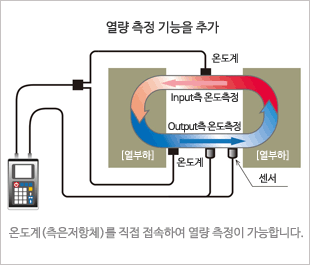

	열량 측정 기능
	- 측온 저항체 (Pt100Ω/최대 4점까지)를 접속하여, 휴대용 열량계 (칼로리 미터)로서도 사용 가능
	방진, 옥외형 구조 (IP65)
	- 측정 중에도 IP65 규격에 해당하는 방수·방진 기능을 보유
	파형 표시 기능
	- 초음파 송신파의 송신 상태가 눈으로 파악되므로, 측정 상태를 한눈에 판단 가능
	USB 메모리에 의한 데이터 전송
	- 변환기 내의 로그 데이터 (CSV형식)를 USB 메모리를 통해 컴퓨터로 전송 가능
	두께 측정 기능과 음속 측정 기능을 표준 탑재
	- 현장에서 배관의 두께 측정이나 유속의 음속 측정을 통해, 고정도 측정이 가능

측정사양	측정 유체	초음파가 투과 가능한 균일한 액체
	측정 범위	-30m/s ~ +30m/s

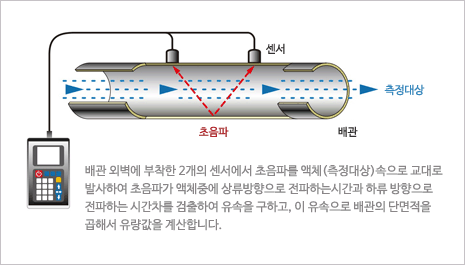

	측정 방식	초음파 펄스 전파 반사 시간차 방식
센서사양		적용 구경	적용 온도
	소형 센서	DN13mm ~ DN50mm	-20℃ ~ +120℃
	중형 센서	DN65mm ~ DN500mm	-20℃ ~ +120℃
	대형 센서	DN300mm ~ DN5000mm	-20℃ ~ +80℃
측정정도		유속 ≥ 1m/s	유속 ≤ 1m/s
	DN13mm~DN90mm	측정값의 ±2.0%	±0.02 m/s
	DN100mm~DN250mm	측정값의 ±1.5%	±0.015 m/s
	DN300mm~DN5000mm	측정값의 ±1.0%	±0.01 m/s
로 깅 기 능	약 165,000 포인트를 변환기 내에 로깅 가능(시간,순시유량,적산,유속,열량,온도,에러코드등등 (CSV 형식)
온 도 입 력	3선식 측온 저항체 (Pt100Ω ) 4점까지 입력 가능
아 날 로 그 출 력	4 ~ 20mA (최대 허용부하 저항 550Ω)
두 께 측 정	측정 범위 : 1mm ~ 100mm / 측정 정도 : ±0.1mm 또는 ±1.5% 중 큰값
음 속 계 측 기 능	측정 범위 : 500m/s ~ 3000m/s / 측정 정도 : ±5%
