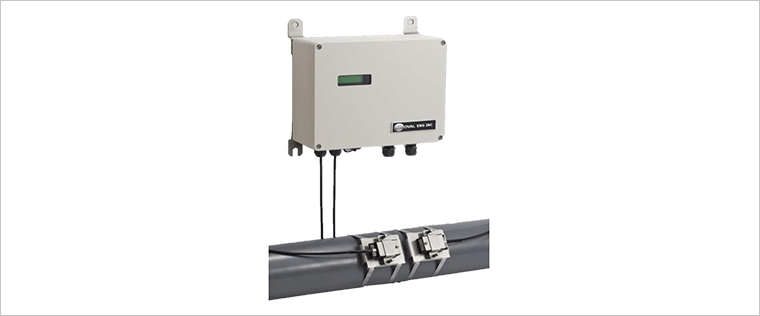

범용 CLAMP-ON 초음파 유량계
압력 손실이 없고, 설치, 유지보수가 간단
- 검출기를 배관의 외부에 설치(Clamp-On Type)하는 방식으로 압력 손실이 없고, 기설 배관에도 쉽게 설치가 가능하며, 점검 및 수리 시에도 배관 흐름에는 지장이 없습니다.
조작성의 편리
- 전용 Software에 의해서 간단하고 확실하게 설정 및 변경이 가능하며, 각 기능 등의 확인이 쉽고, 조정 및 보수 유지가 쉽습니다.
Logging 기능
- 연산기에 기록된 Logging Data를 USB통신 또는 RS-485 MODBUS통신으로 데이터 해석용 PC 등으로 전송이 가능합니다. 또한, 본체 내에는 10분 주기로 12개월 이상의 로그 데이터를 기록할 수 있습니다.
디지털 신호 처리
- 최신 Digital 신호처리 기술로 초음파 전파를 방해하여 유량측정을 불안정하게 만드는 측정 유체 내 기포 및 고형물질 등의 영향을 감소시킵니다.
측정사양
측정 유체
초음파가 투과 가능한 균일한 액체
(상수, 하수, 공업용수, 하천수, 해수 등)
측정 범위
-30m/s ~ 30m/s
측정 방식
초음파 펄스 전파 시간차 방식
배관 구경
25A ~ 600A
측정정도
±0.5% R.D (※ KOLAS 교정시 ±0.3% R.D이내)
입력신호
4-20mA DC (Input resistance 300Ω or less
출력
아날로그 출력
1점 (4-20mA, 허용부하저항 600Ω)
접점 출력
1점 (Photo coupler) 적산 또는 경보 출력
통신 출력
RS - 485 (Modbus통신) 및 USB 통신
기 능
자기진단, 이상 값 제거, 수신파 off 처리, 저 유량 Cutoff, Zero/Span 보정 등
전원
AC90 - 230V ±10%, 50/60Hz ±2Hz
