Coriolis Flowmeter

정확한 질량유량 측정과 다양한 공정 조건에 대응할 수 있는 고성능 Coriolis Flowmeter입니다.
Transmitter에서 자가진단 기능, 최대 11,000Hz High Pulse Output, 광센서 부착을 통한 전면부 조작을 제공합니다.

Type U

Type B

Type S

Super High Pressure

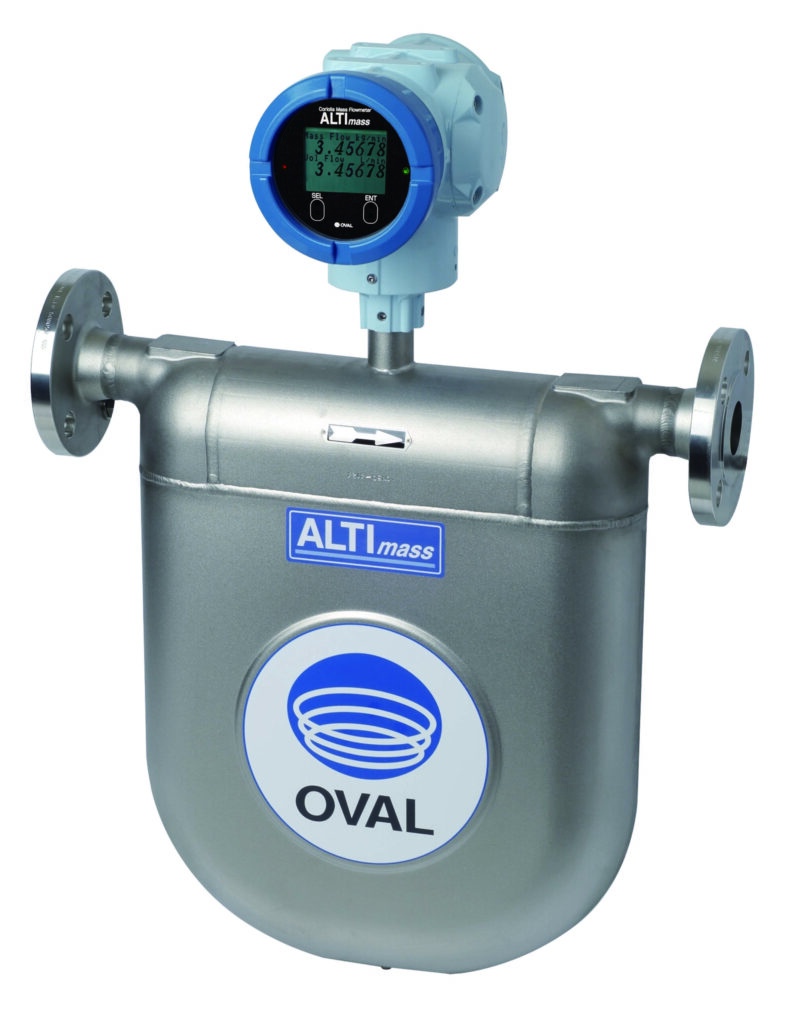

ALTImass II Type U

특장점
액체 및 가스의 질량유량 및 밀도 측정 가능
일반 공정부터 Batch
충전 정밀 계량까지 폭넓게 적용 가능
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 10 ~ 80㎜
  • Flange / Screw / Ferrule
  • JIS 10, 20, 30, 40, 63K / ASME(JPI) 150, 300, 600 / DIN PN 10, 16, 25, 40 / IDF Ferrule / Rc 3/8, 3/4
  • 액체, 기체
  • 3.6 ~ 240,000㎏/h
  • -200 ~ +200℃
    (Integrally mounted model: -200 ~ 150℃)
  • 9.4㎫ (접속 규격에 따라 다름)
  • 액체: ±0.1% RD (Option: ±0.05%)
    기체: ±0.1% RD
    밀도: ±0.0005g/㎖
  • Body: SUS304
    접액부: SUS316L, SUS316L+Alloy C, Alloy C
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI, TAIWAN

ALTImass II Type U Super micro type

특장점
정밀 주입, 소량 충전 및 미세 계량 공정에 적합
별도의 진동 댐퍼 없이 사용 가능
액체 및 가스의 미세 유량 측정
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 1/4”
  • Screw
  • R1/4
  • 액체, 기체
  • CA00A: 0.4 ~ 60g/min
/ CA001: 1.5 ~ 225g/min
  • -200 ~ +200℃
  • 액체: 15.00㎫ at 20℃
/ 기체: 0.98㎫
  • 액체: ±0.2% RD
    기체: ±0.5% RD ± Zero stability error of reading
    밀도: ±0.003g/㎖
  • Body: SUS304
    접액부: SUS316L
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI, TAIWAN

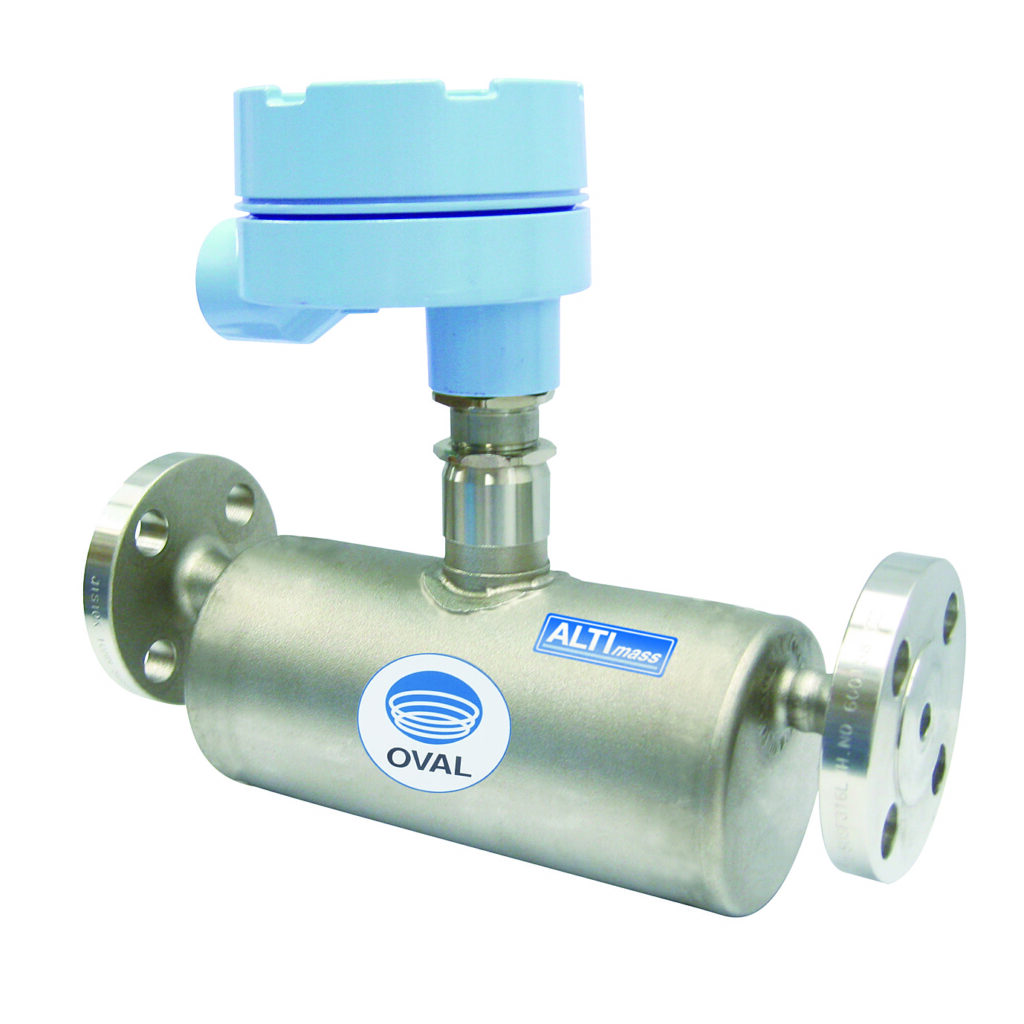

ALTImass II Type U Microflow type

특장점
소량 계량, Dosing 및 정밀 공정용
분리형 구조
넓은 유량 측정 범위로 다양한 공정 대응 가능
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 10㎜
  • Flange / Screw / Ferrule
  • JIS 10, 20, 30, 40, 63K / ASME(JPI) 150, 300, 600 /
DIN PN10, 16, 25, 40 / IDF Ferrule / Rc3/8
  • 액체, 기체
  • 0.72 ~ 144㎏/h
  • -200 ~ +200℃
  • SUS316L(접액부): 10.00㎫ (at 20℃)

    Alloy C(접액부): 15.00㎫ (at 20℃)
  • 액체: ±0.1% RD
    기체: ±0.5% RD ± Zero stability error of reading
    밀도: ±0.0005g/㎖
  • Body: SUS304
    접액부: SUS316L, SUS316L+Alloy C, Alloy C
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI, TAIWAN

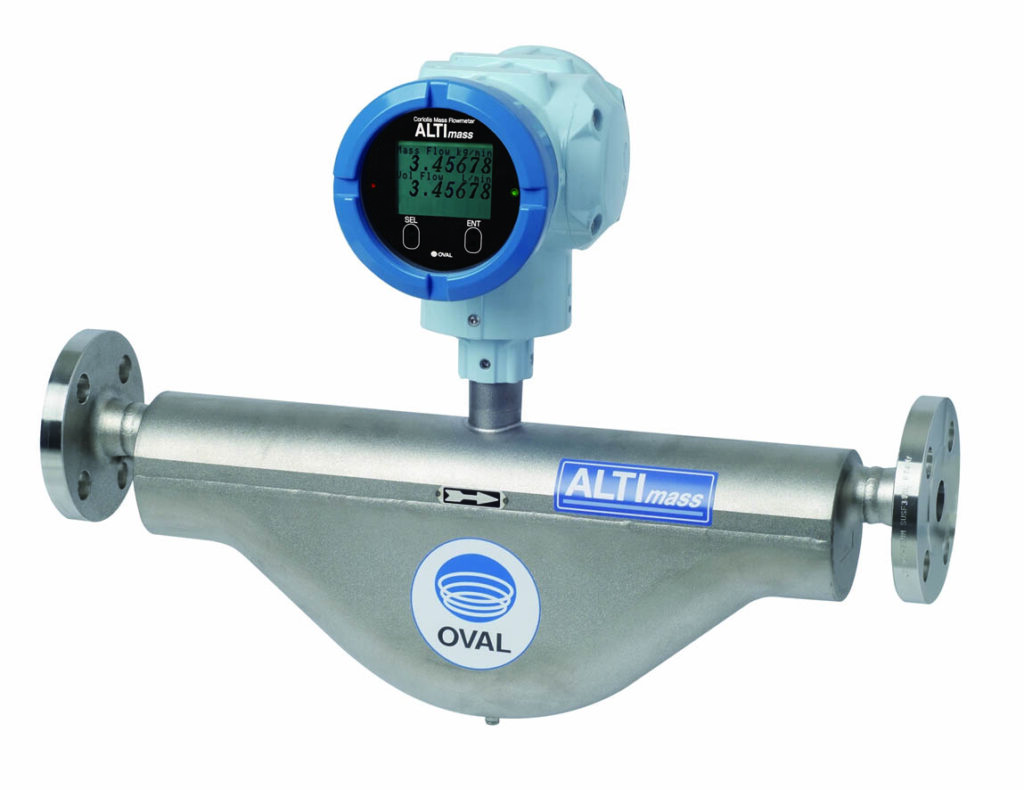

ALTImass II Type B

특장점
좁은 공간에 설치 가능한 HALF U 타입


자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 10 ~ 50㎜
  • Flange / Ferrule
  • JIS 10, 20, 30K / ASME(JPI) 150, 300, 600 / IDF Ferrule
  • 액체
  • 24 ~ 96,000㎏/h
  • -40 ~ +130℃
  • 7.9㎫ (접속 규격에 따라 다름)
  • 액체: ±0.2% RD
    밀도: ±0.003g/㎖
  • Body: SUS304
    접액부: SUS316L
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI, TAIWAN

ALTImass II Type S

특장점
Type B보다 더 Compact한 직선형 타입
세정이 가장 용이한 타입
티타늄 재질 튜브로 높은 내식성 구현
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 10 ~ 80㎜
  • Flange / Ferrule
  • JIS 10, 20K / ASME 150 / IDF Ferrule
  • 액체
  • 36 ~ 91,800㎏/h
  • -40 ~ +130℃
  • 2.45㎫ (접속 규격에 따라 다름)
  • 액체: ±0.15% RD ± Zero stability error of reading
    밀도: ±0.002g/㎖
  • Body: SUS304
    접액부: SB338 Grade-9 + TB480H
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI, TAIWAN

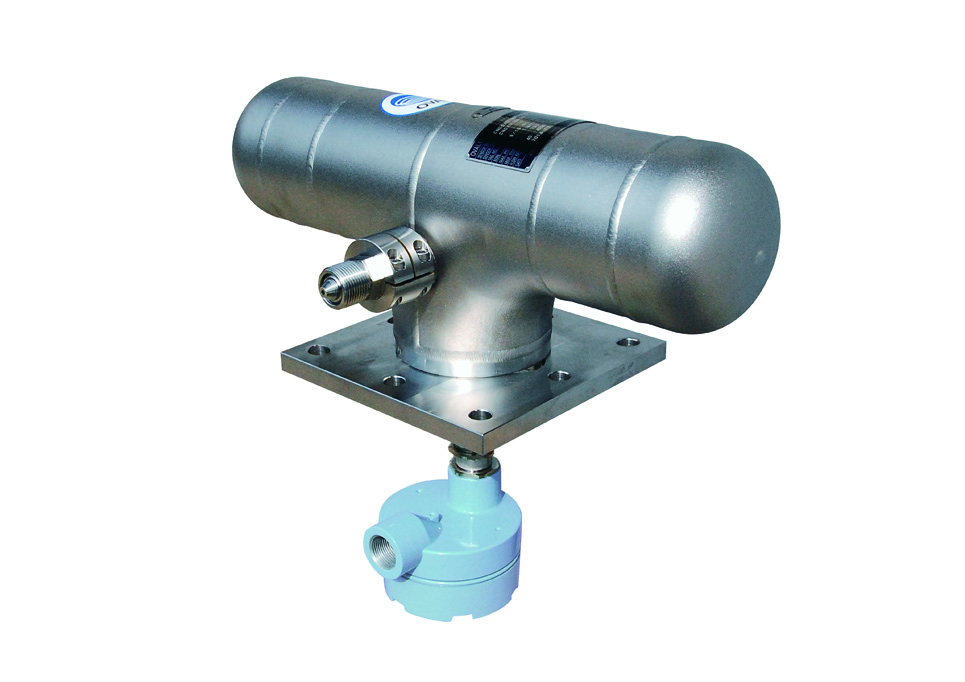

ALTImass Super High pressure

특장점
고압가스 시험 및 연구 설비에 적합
고압 환경에 대응하는 견고한 구조
접액부를 합금강으로 제작하여 다양한 유체에 대응
자료 다운로드
사양 (Specifications)
  • 모델
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 유량 범위
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • CA004-□2H / CA004-□2X
  • 5 ~ 150㎜
  • High-press. Cone & Thread
  • Male screw 3/4 ~ 16UNF / Male screw 1・1/8 ~ 12UNF
  • 액체, 기체
  • 2.4 ~ 240㎏/h / 2.4 ~ 300㎏/h
  • -40 ~ +130℃
  • 95.00㎫(3/8”) / 120.00㎫(9/16”)
  • 9.6㎏/h 이하: ±0.125% RD / 9.6㎏/h ~ MAX: ±0.5% RD
  • Body: SUS304
    접액부: Alloy C(3/8”), TPXM-19(9/16”)
  • JPEx, ATEX, IECEx, KCs, CSA, NEPSI

계측 원리 소개 영상

MASS 동영상 썸네일
