Ultrasonic Flowmeter

OVAL 초음파 유량계는 초음파 전파 시간차를 이용해 유량을 고정밀·안정적으로 측정하며, 액체 계측용에 적합한 고성능 솔루션입니다.
동경계기의 초음파 유량계는 초음파 전파 시간차를 이용해 클램프 온 방식으로 배관 절단 없이 설치가 가능하며,
압력 손실 없이 다양한 액체를 안정적으로 계측할 수 있는 제품입니다.

UC-1

Psonic L4

UW series

OVF-30

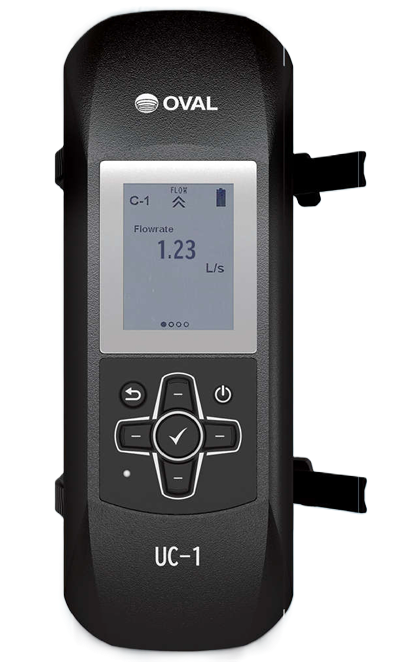

UC-1

특장점
배터리 방식으로 전원이 필요없으며, Clamp on 방식을 통한 간편한 설치

간편한 탈부착으로 휴대 가능한 초음파 유량계
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 25 ~ 100㎜
  • Clamp-on
  • -
  • *액체
  • 0.03 ~ 10m/s
  • -20 ~ +85°C
  • -
  • ±3.0% RD (10 ~ 100% max. flow rate)±0.3% FS (0.3 ~ 10% max. flow rate)
  • Housing : Polycarbonate and glass filler (20%)
  • -
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.
(배관 재질이나 구경, 액체의 음속에 따라 측정이 불가능한 경우가 있습니다.)

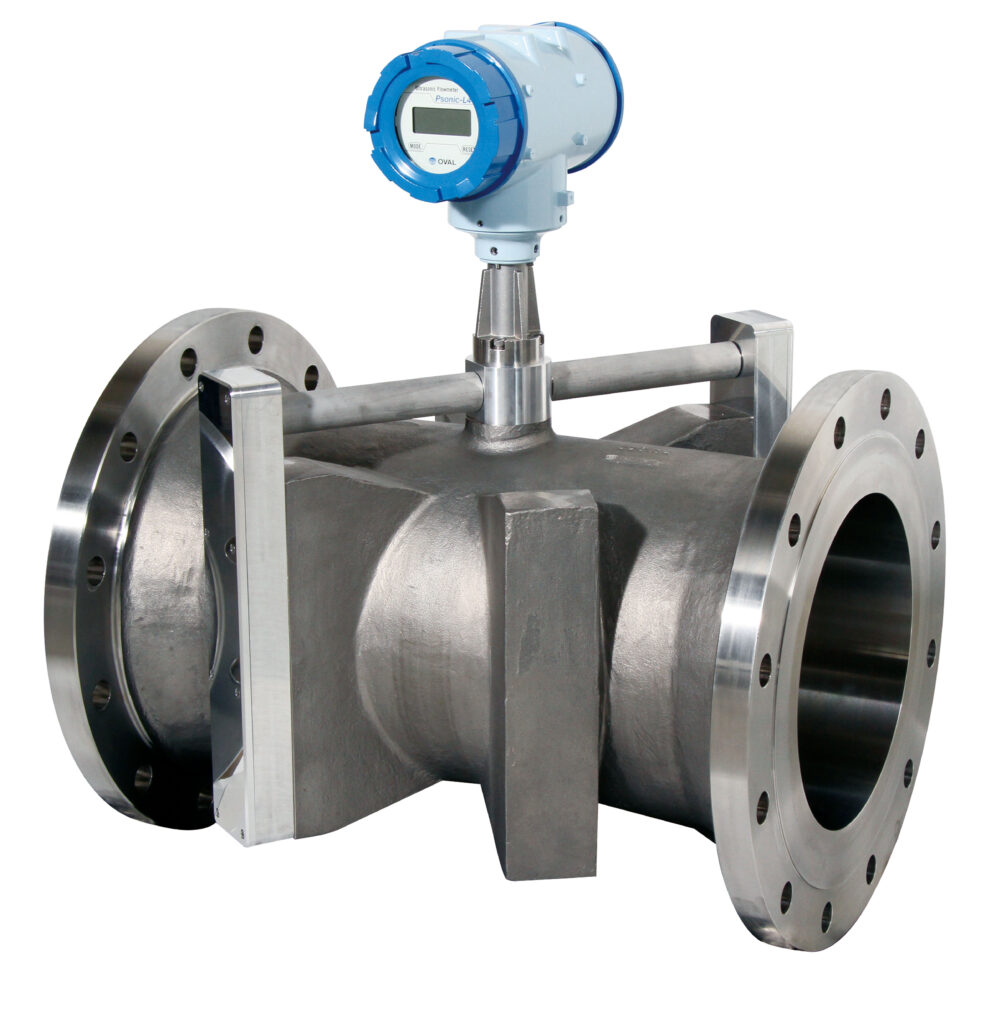

Psonic-L4

특장점
구동부가 없으며 내부 구조물도 없어
흐름에 방해를 주지 않는 차세대 유량계
4CH 구현으로 계측 정확도 확보
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 100 ~ 300㎜
  • Flange
  • JIS 10, 20, 30K / ASME(JPI) 150, 300
  • *액체
  • -10 ~＋10m/s
  • -20 ~ +120℃
  • 8.00㎫ at 120℃ (접속 규격에 따라 다름)
  • ± 0.5% RD (high accuracy calibration: ±0.15%RD)
  • Body: SCS13A
    접액부:
  • JPEx, ATEX, KCs
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.

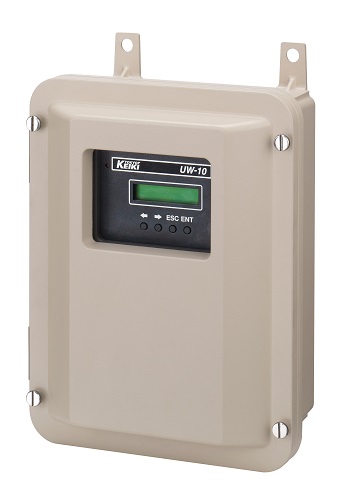

UW-10

특장점
클램프온 방식으로 배관 절단 없이 설치, 압력 손실 없음
25A~6000A 구경 대응으로 소구경부터 대구경까지 적용
최대 4측선 측정으로 난류 영향 저감 및 정밀도 향상
4~20mA/펄스/접점/RS232C 지원으로 제어 연동 용이
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 25 ~ 6000㎜
  • Clamp-on
  • -
  • *액체
  • -30m/s ~ 30m/s
  • -10°C ~+60°C
  • -
  • 300㎜ 이하 / ±1% RD / ±0.008m/s
    Velocity >0.8m/s
    300㎜ 초과 / ±1% RD / ±0.02 m/s
    Velocity > 2m/s
  • Body: SSC13
  • -
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.

UW-12

특장점
더 컴팩트해진 효율적인 초음파 유량계
UW-10의 장점은 그대로 살리면서 소형화
설치는 더욱 간편하게 구경 최적화 디자인 설계
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 25 ~ 600㎜
  • Clamp-on
  • -
  • *액체
  • -5m/s ~ 5m/s
  • 10℃ ~ +50℃
  • -
  • Pipe Diameter / Velocity ≧ 1m/s / Velocity < 1m/s
    25~40㎜ / ±2.5% RD / ±0.025m/s
    50~90㎜ / ±2.0% RD / ±0.020m/s
    100~250㎜ / ±1.5% RD / ±0.015m/s
    300~600㎜ / ±1.0% RD / ±0.010m/s
  • Body: SSC13
  • -
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.

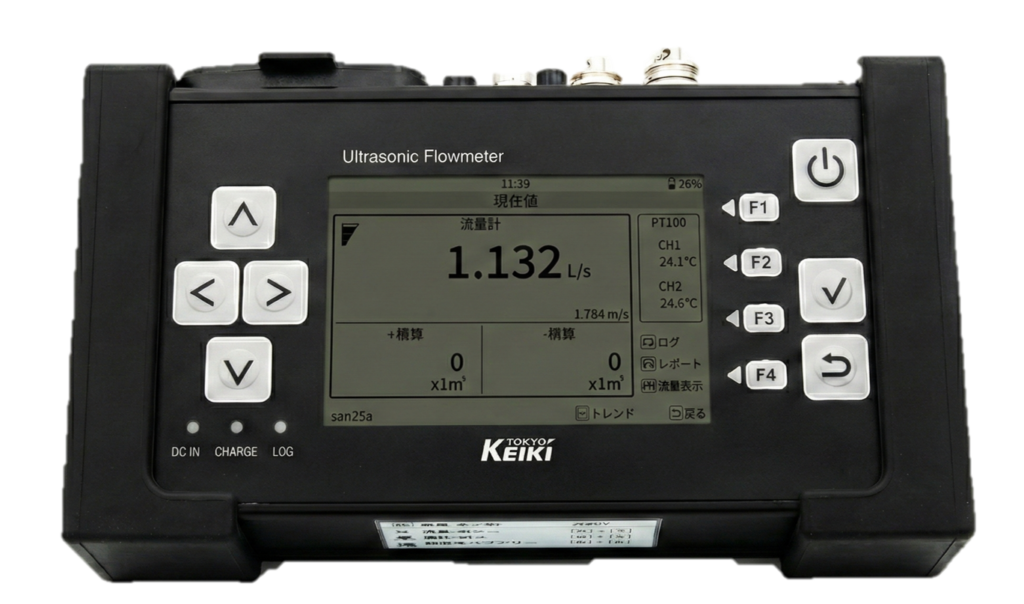

UW-30P

특장점
JIS/JWWA 규격 내장으로 배관 설정 시간 단축
약 1분 설치, 매뉴얼리스 조작 지원
2개소 동시 계측 + 2채널 출력
트렌드/파형 표시, CSV 저장, 리포트 출력
두께/열량 측정 및 7개 언어 지원
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도*속도 ≥ 1m/s
  • 재질
  • 방폭
  • 13A ~ 5000A
  • Clamp-on
  • -
  • *액체
  • -30m/s ~ 30m/s
  • -10 ~ +50℃
  • -
  • 소형: ±2.0% RD
    중형: ±1.5% RD
    대형: ±1.0% RD
  • Body: ?
  • -
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.

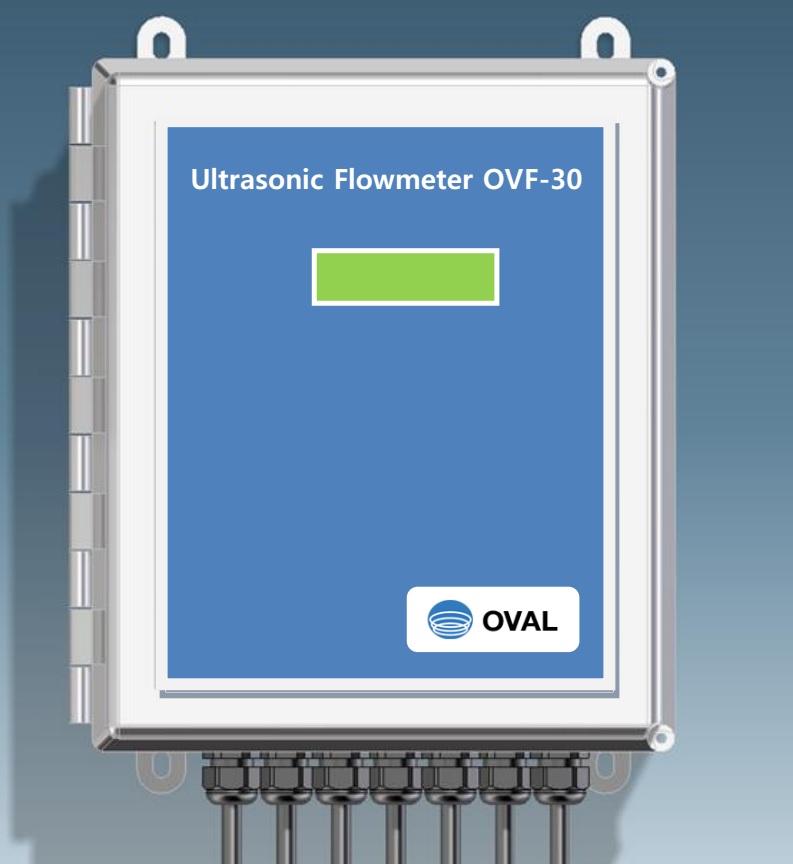

OVF-30

특장점
클램프온 방식으로 배관 절단 없이 설치, 압력 손실 없음
25A~6000A 구경 대응으로 소구경부터 대구경까지 적용
최대 4측선 측정으로 난류 영향 저감 및 정밀도 향상
4~20mA/펄스/접점/RS232C 지원으로 제어 연동 용이
자료 다운로드
사양 (Specifications)
  • 구경
  • 접속 방식
  • 접속 규격
  • 적용 유체
  • 측정 범위(유속)
  • 온도
  • 최대 허용 압력
  • 정확도
  • 재질
  • 방폭
  • 25A ~ 6000A
  • Clamp-on
  • -
  • *액체
  • -30m/s ~ 30m/s
  • -10°C ~ +60°C
  • -
  • ±0.5% RD
  • Body: SSC13
  • -
*초음파가 전파되는 균일한 액체이며, 다량의 기포를 포함하지 않아야 합니다.

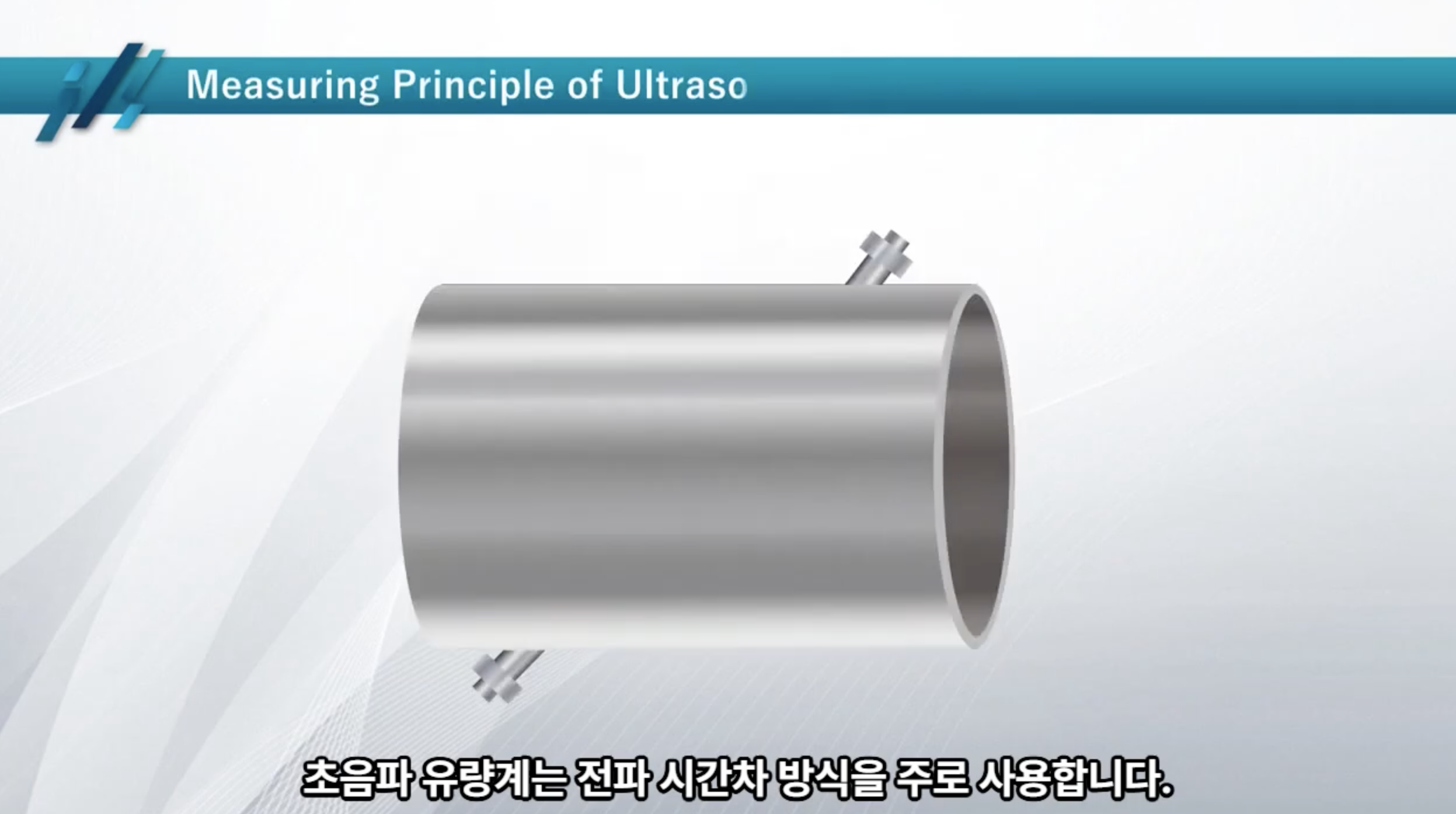

계측 원리 소개 영상

스크린샷 2026-10-06 오후 2.10.32
