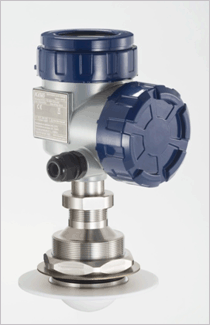

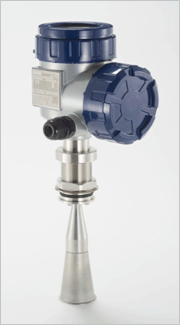

KRG-10은, 주파수 26GHz의 마이크로파를 사용하는 전파 레벨계입니다.
고주파의 마이크로파를 사용하므로, 조사각이 좁아서 벽면 등으로 부터의 영향이 적고, 좁은 공간에서도 안정적인 계측이 가능합니다.

	±2mm(측정거리0.5m이상)의 고정도(1B Rod Antenna는 ±3)

	지향각 8º(4B Antenna)로 작고, 협소한 공간이나 장애물이 있어도 안정적인 측정이 가능

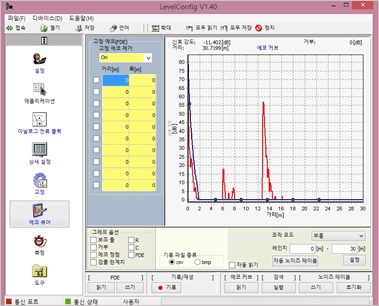

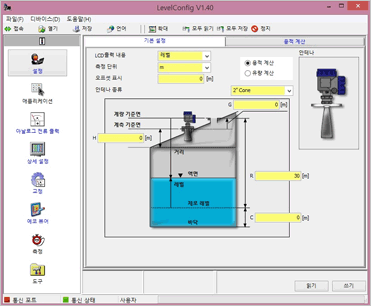

	컴퓨터 프로그램으로 간단하게 설정 또는 조정

	기존기기에서 간단히 교체 가능한 2선식 연결 및 HART통신 대응

	IECEx, KCs Ex d ia(본질 안전/내압 방폭), IECEx, KCs Ex ia(본질 안전방폭)

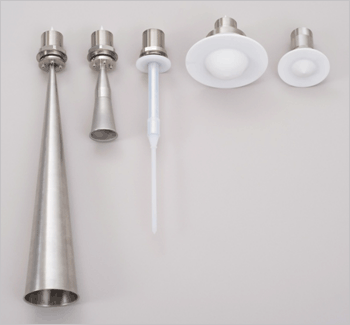

	다양한 안테나로 각종 어플리케이션에 대응 가능

측정방식	마이크로파 펄스 레이더방식
일반사양	주파수	26GHz
	측정 주기	1초
	조사 각도	8˚ (4B Cone Antenna, 4B PTFE Antenna)
		18˚ (2B Cone Antenna, 2B PTFE Antenna)
		25˚ (1B Rod Antenna)
측정 대상	온 도	2B, 4B Cone Antenna: -40~+150℃ (O링의 선택에 따라 다를수 있습니다.)
		2B, 4B PTFE Antenna: -40~+200℃
		1B Rod Antenna: -40~+150℃
측정 성능	내 압	-0.1~+1.5MPa
	측정 범위	30m (4B Cone Antenna)
		20m (4B PTFE Antenna)
		10m (2B Cone Antenna, 2B PTFE Antenna)
		5m (1B Rod Antenna)
	측정 정도	±2mm (1B Rod Antenna 제외)
	측정 정도	±3mm (1B Rod Antenna)
출력 신호	아날로그 출력: DC4~20mA
출력 신호	디지털 출력: HART (Rev.7)
전 원	2선식	내압 방폭 (Ex d ia) 구조	DC 18V~36V
		본질 안전방폭 (Ex ia) 구조	DC 12V~30V
		비 방폭 구조	DC 10.5V~36V
구 조	보호등급 및 방폭관련하여 자세한사항은 카달로그 참조바랍니다.
